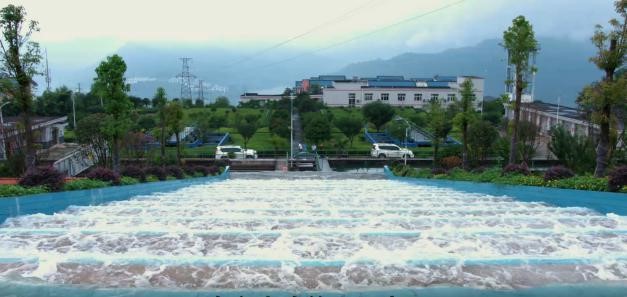

绥江县供水输水管道工程以罗汉坪水库为供水水源，含从罗汉坪水库输送至绥江县自来水厂的原水输水管，以及从绥江县自来水厂输送清水至赵家坝片区的清水输水管。原水输水管设计输水量19000m³/d，清水输水管设计输水量3600m³/d，项目工程总投资14561.77万元。主要工程内容包括：取水头部、原水输水管、消能水池、新建隧道以及清水输水管。

罗汉坪水库到县城自来水厂输水管线线路较长，输水管全长54.94km，管道起终点高差611米，具有距离长、高差大的特点。管道沿线地质情况复杂，管道沿线部分路段存在不良地质作用及地质灾害发育，主要存在多个活动性冲沟、滑坡和崩塌。沿线需穿越输水隧洞4座，新建倒虹吸管3段，新建隧道2座，其中倒虹吸段最大高差300多米，设计难度大。在设计中，为保证供水的安全运行、施工的可操作性及经济性，针对各种情况对管道敷设方式进行了分析和针对性的设计，解决了长距离、高压差，高差300m倒虹吸，现状输水隧洞内敷设输水管、新建输水隧道、消能水池及镇支墩设计等多个技术难题。

项目建成后，有效解决绥江县城供水水源不足，供水保障性差的问题。

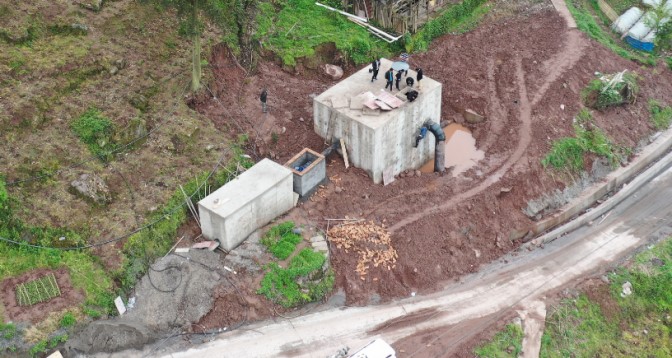

1、该项目原水输水管全长54.94km，管道起终点高差611米，距离长、高差大。本项目减压方案通过对减压阀和消能水池的对比，采用消能水池进行消能。根据高差及地形情况，沿途设6座消能水池。进行了全系统水锤仿真计算：计算各运行工况下的管道水力坡度线，复核各段管道水力参数、过流能力；提出管道沿线各阀门开启及关闭时间要求，减少水锤的影响，减少管道运行压力，保障管道的安全运行。

2、管道沿线地质情况复杂，管道沿线部分路段存在不良地质作用及地质灾害发育，主要存在多个活动性冲沟、滑坡和崩塌。

（1）因管道沿线普遍位于地质灾害频发区，在线路上避开滑坡、崩塌等地质灾害区，敷设方式上尽量选择埋地敷设避免落石破坏，从总体设计上保证管道安全。无条件埋地的进行明敷。明铺段，严禁将管道铺设在靠近悬崖边，并按照压力和管道转弯角度以及地勘资料等，针对每个镇墩进行了结构计算和设计，保证管道的结构安全。镇墩设计中，因管道压力大，常规设计的镇支墩体积大，因此当有条件时采用锚杆抵抗水平推力，大大减少混凝土用量。

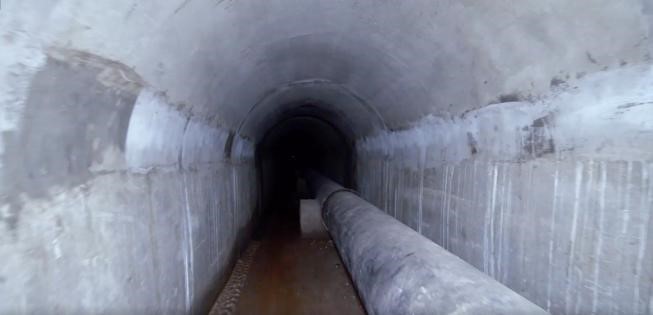

（2）在现状输水隧洞内敷设的管段。由于隧道已建设完成，在隧道内开挖会对隧道安全性造成一定影响，与隧道设计单位技术对接后，本工程考虑在隧道内架设输水管，架设高度以不影响输水隧洞的过流能力为参考。考虑隧道内水流对管道的腐蚀性，隧道内管道采用球墨铸铁管，承插胶圈接口，每根管道的接口处均设置支架固定。

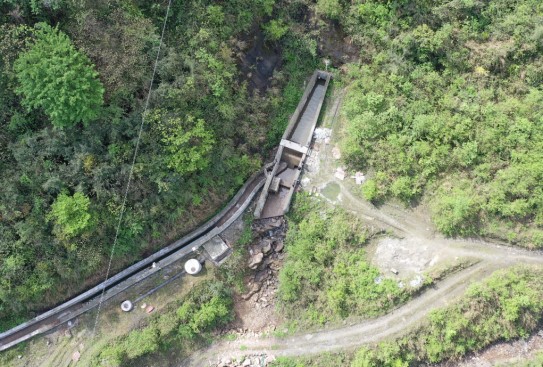

（3）倒虹吸管段敷设。根据管线走向，沿途有3段倒虹吸，其中最大的一个倒虹吸高差300m。由于倒虹吸段两侧山体坡段较大（15º-65º），为防止管线沿山坡滑动，斜坡上管道每隔40-50m设一镇墩，镇墩间每隔10m左右设一支墩。同时，倒虹吸陡坡段采用混凝土包管方案，不仅方便了施工，而且管道相对恒温，减小了温度作用效应，避免设置伸缩节，减少后期检修维护工作量。

（4）新建隧道。为了优化管线的技术经济指标，本项目新建隧道2座，本。隧道设计充分考虑了沿线工程地质、水文、总体规划、生态环境，合理地选择了结构型式和施工方法。净空尺寸的拟定考虑了管道安装、运输、施工期间净空需要；对隧道结构类型和施工方法进行了强度、刚度和稳定性计算；根据抗震设防烈度在洞口段设加强段，提高结构和接头处的整体抗震能力；在围岩变化、结构突变处设置沉降缝，提高了结构适应变形沉降能力；隧道土建设计中制定了地质观察和监控量测的总体方案，使支护结构适应于围岩实际情况，更加安全、经济。

3、管径及钢管壁厚的选择。针对本项目输水管距离长、高差大，管径的计算考虑充分利用水头，减少输水管管径，节省投资。通过水力计算，输水管管径为DN400-DN700。管径确定后，根据各管径管段的工作压力，对钢管壁厚进行了计算，选用合理的壁厚，保障管道的运行安全。

4、阀门选型。本工程根据要求输水管设检修阀、排气阀、泄水阀等常规阀门，通过对管道运行状态的分析及各种阀门的对比，检修阀采用球阀，排气阀采用复合式排气阀，泄水阀采用闸阀。消能水池前进水管上采用具有调流和调压双重功能的活塞阀，有效解决了消能水池溢流问题。此外，在1#倒虹吸底部的泄水阀，由于压力较大，静压≥3.0Mpa，为防止泄水时对现状沟渠岸线的冲击，在泄水阀处设置消能水池，并采用固定锥形阀作为泄水阀。

5、依托项目申报国家实用新型专利两项。

（1）一种适用于较厚覆土地段的镇墩构造；

（2）一种适用于岩层浅埋地段的齿形镇墩构造。
